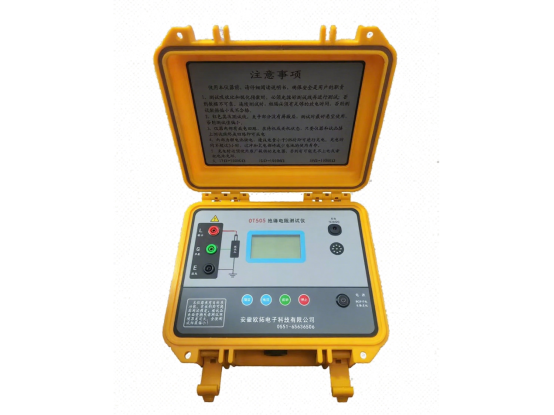

一、产品简介
1、OT505绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。
2、OT505绝缘电阻测试仪采用微电脑控制，全中文操作界面，可自动完成吸收比、极化指数的测量；具有耐压测试、快速测试等功能选项。
3、输出功率大，短路电流大于5mA，即给负载的充电电流为5mA。
4、采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。内置大容量 2600mAh锂电池。智能化充电电路，电池使用寿命长。
6、具有测试完毕自动放电功能，放电过程有声音和文字信息提示。并且还具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。
7、采用128*64点阵图文液晶显示器，带绿色背光，不受光线影响，使读数更清晰。
8、仪表10分钟无动作将自动关机。
二、主要技术指标
1、主要型号技术参数
仪表型号 | 短路电流 | 输出电压 |
OT505 | 5mA | 500V 1000V 2500V 5000V |
3、额定工作条件： 环境温度：0℃~40℃ 相对湿度：20%~90%RH。
4、供电电源： 直 流：DC16.8V/ 2200mAh; 交 流：140V~240V 50Hz。
5、外型尺寸：285mm×247mm×120mm 重量：2200g
6、电压基本误差：±5%(25℃)。
7、测量范围和基本误差 (25℃)。
500V | 1M?～50G? |
精度 | ±5%rdg. ±5dgt. (1 M?～10G? ) |
±20%rdg. ±5dgt. (10 G?～50G? ) |
1kV | 2M?～100G? |
精度 | ±5%rdg. ±5dgt. (2 M?～20G? ) |
±20%rdg. ±5dgt. (20 G?～100G?) |
2.5kV | 5M?～250G? |
精度 | ±5%rdg. ±5dgt. (5 M?～50 G?) |
±20%rdg. ±5dgt. (50 G?～250G?) |
±30%rdg. ±5dgt. (250 G?～500G? ) |
5 kV | 10M?～1000G? |
精度 | ±5%rdg. ±5dgt. (10 M?～100G? ) |
±20%rdg. ±5dgt. (100 G?～500G? ) |
±30%rdg. ±5dgt. (500 G?～1000G?) |
