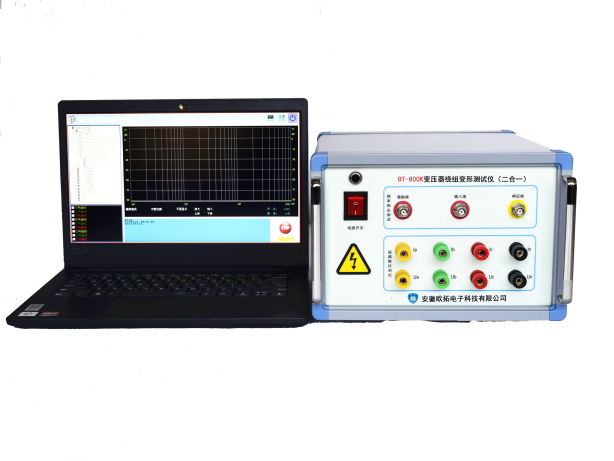

主要技术特点
? 频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对66kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
? 频响法测量速度快，对单个绕组测量时间1-2分钟以内。
? 频响法频率精度非常高，精度高于0.001% 。
? 频响法采用数字化频率合成，频率稳定性更高。
? 仪器采用5000V电压隔离、充分保护测试电脑安全。
? 仪器具有示波功能，方便实时监测测试情况。
? 频响法可同时加载9条曲线，各条曲线相关参数自动计算、自动诊断绕组的变形情况，并自动给出诊断的参考结论。
? 频响法采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准IEC60076-18。
? 低电压短路阻抗法不用外接电源，采用AC220V便可对变压器进行三相自动测试，自动计算出阻抗误差百分比，测试结果非常直观。
? 阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
? 仪器可测量变压器的电压、电流、功率因数、阻抗、电抗、有功功率、三相偏差、电感。
? 采用Windows平台，兼容Windows2000/Windows XP/Windows7/Windows8/Windows10/Windows11。
? 采用数据库保存测试数据，对测试数据的管理简洁方便。
? 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
? 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
? 软件界面简洁直观。分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
主要技术参数
? 测量速度：单相绕组1分钟-2分钟
? 输出电压：Vpp-25V，测试中自动调整
? 输出阻抗：50Ω
? 输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
? 扫频范围：10Hz～2MHz
? 频率精度：0.001%
? 采样频率：100Msps
? 扫频方式：线性或对数，扫频和点数可任意设置
? 可加载曲线：9条
? 电压隔离：5000V
? 曲线显示：幅频曲线
? 测量动态范围宽：－120dB～20dB
? 阻抗法（低电压法）：测量电压：0～220V，测量电流：0～10A
